1，手动添加vip

1,ifconfig查看当前活动网卡。如：eth0

2,执行

ifconfig eth0:0 166.111.69.100 netmask 255.255.255.0 up

进行vip添加

3，执行ifconfig查看是否生效

4，测试 ping 166.111.69.100

5,写在/etc/rc.local里进行开机自动设置

2，第三方工具keepalived增加vip

1，下载与安装

安装：
tar xf keepalived-1.2.12.tar.gz
cd keepalived-1.2.12
./configure --prefix=/usr/local/keepalived
make && make install
cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
mkdir /etc/keepalived
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
cp /usr/local/keepalived/sbin/keepalived /usr/sbin/

2，配置：

vim

/etc/keepalived/keepalived.conf 如下：
! Configuration File for keepalived

global_defs {
notification_email {
saltstack@163.com
}
notification_email_from dba@dbserver.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id MySQL-HA
}

vrrp_instance VI_1 {
state BACKUP
interface eth1
virtual_router_id 51
priority 150
advert_int 1
nopreempt

authentication {
auth_type PASS
auth_pass 1111
}

virtual_ipaddress {
192.168.0.88
}
}

红色区域为需要修改的地方：

notification_email :变更后通知的email
notification_email_from :发送email

router_id MySQL-HA :路由器组id，局域网中需要共享该vip的服务器，该配置要一致。

state BACKUP：在keepalived中2种模式，

分别是master->backup模式和backup->backup模式。

这两种模式有很大区别。

在master->backup模式下，一旦主库宕机，虚拟ip会自动漂移到从库，当主库修复后，keepalived启动后，还会把虚拟ip抢占过来，即使设置了非抢占模式（nopreempt）抢占ip的动作也会发生。

在backup->backup模式下，当主库宕机后虚拟ip会自动漂移到从库上，当原主库恢复和keepalived服务启动后，并不会抢占新主的虚拟ip，即使是优先级高于从库的优先级别，也不会发生抢占。

interface eth1:具体网卡，通过ifconfig确认具体网卡。
priority 150:表示设置的优先级为150

nopreempt:非抢占模式

启动：
/etc/init.d/keepalived start ; tail -f /var/log/messages

显示如下表示成功：

Starting keepalived: [ OK ]
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: Registering gratuitous ARP shared channel
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: Opening file '/etc/keepalived/keepalived.conf'.
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: Configuration is using : 62976 Bytes
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: Using LinkWatch kernel netlink reflector...
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: VRRP_Instance(VI_1) Entering BACKUP STATE
Apr 20 20:26:18 192 Keepalived_vrrp[9472]: VRRP sockpool: [ifindex(3), proto(112), unicast(0), fd(10,11)]
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Netlink reflector reports IP 192.168.80.138 added
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Netlink reflector reports IP 192.168.0.60 added
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Netlink reflector reports IP fe80::20c:29ff:fe9d:6a9e added
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Netlink reflector reports IP fe80::20c:29ff:fe9d:6aa8 added
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Registering Kernel netlink reflector
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Registering Kernel netlink command channel
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Opening file '/etc/keepalived/keepalived.conf'.
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Configuration is using : 7231 Bytes
Apr 20 20:26:18 192 kernel: IPVS: Registered protocols (TCP, UDP, AH, ESP)
Apr 20 20:26:18 192 kernel: IPVS: Connection hash table configured (size=4096, memory=64Kbytes)
Apr 20 20:26:18 192 kernel: IPVS: ipvs loaded.
Apr 20 20:26:18 192 Keepalived_healthcheckers[9471]: Using LinkWatch kernel netlink reflector...

测试：
1，ping命令测试。
2，一台服务器停止keepalived服务进行ip漂移测试。

一、虚拟IP介绍

虚拟IP即VIP，这只是一个概念而已，可能会误导你，实际上就是heartbeat临时绑定在物理网卡上的别名（heartbeat3以上页采用了辅助IP），如eth0:x ，x为0-255的任意数字，你可以在一块网卡上绑定多个别名。这个VIP可以看作是你上网的QQ网名、昵称、外号等。
在实际生产环境中，需要在DNS配置中把网站域名地址解析到这个VIP地址，由这个VIP对用户提供服务。如：把解析到VIP 1.1.1.1 上。

这样做的好处就是当提供服务的服务器宕机以后，在接管的服务器上会直接自动配置上同样的VIP提供服务。如果是使用管理IP的话，来回迁移就难以做到，而且，管理IP迁移走了，我们就只能去机房连接服务器了，
VIP 的实质就是确保两台服务器有一个管理IP不动，就是随时可以连上服务器，然后增加绑定其他的VIP，这样就算VIP转移走了，也不至于服务器本身连不上，因为还有管理IP可以使用。

Linux系统给网卡配置VIP的方法常见的有两种，即别名IP（alias ip）以及辅助IP（secondary ip address）。

二、别名IP（alias ip）

ip alias 是由 Linux 系统的 ifconfig 命令来创建和维护的，别名IP就是在网卡设备上绑定的第二个及以上的IP，例如：

1）手工配置别名VIP的方法

# 使用下面两种方法都可以

[root@crazy-acong ~]# ifconfig eth0:1 192.168.40.20 netmask 255.255.255.0 up

[root@crazy-acong ~]# ifconfig eth0:1 192.168.40.20/24 up # heartbeat软件默认是使用这个命令来添加的

2）手动查看VIP别名的方法

# 使用别名的方法配置的VIP可以通过ifconfig查看，也可以通过ip addr 查看

[root@crazy-acong ~]# ifconfig eth0:1

eth0:1 Link encap:Ethernet HWaddr 00:0C:29:2C:5C:43

inet addr:192.168.40.20 Bcast:192.168.40.255 Mask:255.255.255.0

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
# 提示：这个ip就是启动heartbeat服务时，由heartbeat调用相关脚本配置的

3）手工删除别名VIP的方法

# 使用下面两种方法都可以

[root@crazy-acong ~]# ifconfig eth0:1 192.168.40.20 netmask 255.255.255.0 down

[root@crazy-acong ~]# ifconfig eth0:1 down

4）让别名IP永久生效

# 写入到网卡配置文件可以让别名IP永久生效，名字可以为ifcfg-eth0:x，x为0-255的任意数字，IP等内容格式和ifcfg-eth0一致，或者将命令写入/etc/rc.local

注意：别名IP将被遗弃，用辅助IP替代

三、辅助IP（secondary ip address）

辅助IP则是由Linux系统的ip命令创建和维护的，

ip addr add 创建的辅助IP，不能通过ifconfig查看。

但是通过ifconfig创建的别名IP却可以在ip addr show 命令查看。

1）手工配置辅助VIP的方法：

[root@crazy-acong ~]# ip addr add 192.168.40.20/24 dev eth0

# keepalived 软件默认使用这个命令来添加VIP，也是heartbeat3软件采用的方案# ip add 可以查看别名和辅助IP，用ifconfig无法查到辅助IP配置情况

2）手工查看VIP别名的方法
不同的命令配置的VIP查看方法也是由区别的，
使用辅助IP的方法配置的VIP，不能通过ifconfig查看，只能通过 ip addr 来查看

使用辅助IP的方法配置的VIP，可以通过ip addr 查看

[root@crazy-acong ~]# ip addr

2: eth0: mtu 1500 qdisc pfifo_fast state UP qlen 1000

link/ether 00:0c:29:2c:5c:43 brd ff:ff:ff:ff:ff:ff

inet 192.168.40.10/24 brd 192.168.40.255 scope global eth0

inet 192.168.40.20/24 scope global secondary eth0

# ip addr show 、 ip addr 、 ip add 这三个命令的结果都是一样的

3）手工删除辅助IP的方法

[root@crazy-acong ~]# ip addr del 192.168.40.20/24 dev eth0

提示： heartbeat 和 keepalived 在启动时就是分别利用上面命令来配置VIP的。在停止时利用下面的命令来删除VIP。以上两种方式配置VIP，在高可用环境中的作用是一样的，没什么区别，只是由于当时的系统环境等历史原因，选择的配置命令方式不同。

heartbeat3 版本起，不在使用别名，而是使用辅助IP提供服务，

而 keepalived 软件一直都是使用的辅助IP技术。

总结：

1、从heartbeat3.0开始，创建VIP的方式为手工配置别名的方式。

2、Keepalived软件创建VIP使用的是辅助IP技术。

3、（heartbeat3.0-）手工配置别名的方式：ifconfig eth0:1 192.168.40.20 netmask 255.255.255.0 up

4、（keepalived）辅助IP的方式：ip addr add 192.168.40.20/24 dev eth0

5、VIP（虚拟IP）根物理网卡是绑定的。

6、以上总结是heartbeat和keepalived高可用软件创建VIP的区别，在配置vip的时候，避免错误。

① 首先查看一下现有网卡的IP地址，用root特权运行下面的命令：

ip addr

示例输出：

这里写图片描述

从上面的详细信息中，可以看到服务器的网卡名是eno16777736，ip地址是192.168.22.227。

网卡的配置文件存储在 /etc/sysconfig/network-scripts/ 目录下。每个网卡的详细内容将会以不同的名字存储，比如ifcfg-eno16777736。

② 打开此配置文件，并且再添加一个IP地址

编辑文件 /etc/sysconfig/network-scripts/ifcfg-eno16777736：

vi /etc/sysconfig/network-scripts/ifcfg-eno16777736

像下面那样加入额外的IP地址。

这里写图片描述

这样就添加了一个IP地址：IPADDR1=”192.168.22.231″当然，也可以添加更多的ip地址。?

IPADDR2=”192.168.22.232″…

最后，保存并退出文件。快捷键：shift+z+z

重启网络服务来使更改生效。

systemctl restart network

③ 检查一下是否已经加入了ip地址。

输入命令：

ip addr

示例输出：
这里写图片描述

这里我们创建两个虚拟机环境，IP地址分别为192.168.209.121和192.168.209.122，如下图所示：

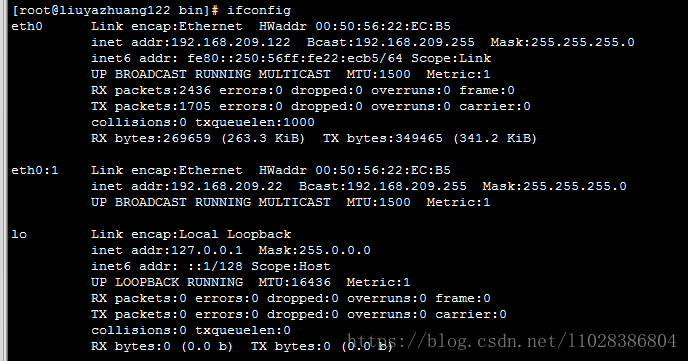

在192.168.209.122上添加一个VIP地址为：192.168.209.22，执行如下命令：

ifconfig eth0:1 192.168.209.22 broadcast 192.168.209.255 netmask 255.255.255.0 up

eth0:1表示这个VIP绑定的目标网卡设备，192.168.209.22就是VIP的值，广播地址为192.168.209.255,子网掩码为：255.255.255.0，up表示立即启用这个VIP。

接着我们通过route命令，在路由表上添加对这个VIP的路由信息

route add -host 192.168.209.22 dev eth0:1

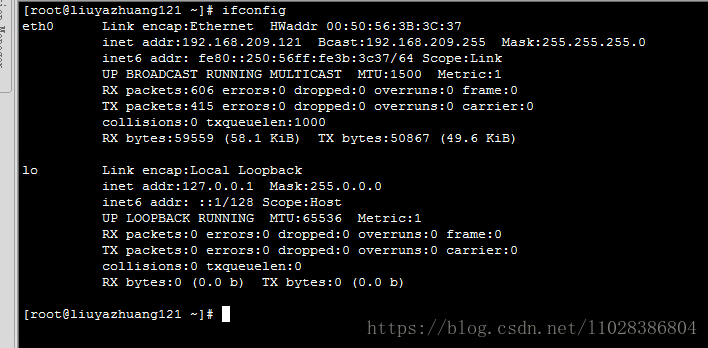

此时，我们在192.168.209.121这台虚拟机上执行ifconfig命令如下：
